강력한 3D 스캐너
GOM Scan 1은 콤팩트한 형태와 고도의 테크놀로지를 탑재한 견고한 디자인을 특징으로 합니다. GOM의 Blue Light Technology에서 스테레오 카메라 원리에 이르기까지 3D 데이터를 고정밀로 전달할 수 있도록 제작되었습니다.
A small scanner for precise meshes and big ideas
GOM Scan 1은 새로운 가능성을 열어줍니다.
GOM 프린지 투영 기술 및 Blue Light Technology와 같은 산업 표준은 세밀하고 정확한 3D 메쉬를 위한 기반을 제공합니다.
한편 통합 소프트웨어인 GOM Inspect는 3D 프린팅, 리버스 엔지니어링 또는 부품 검사 등 원하는 프로젝트에 메쉬를 적용할 수 있도록 지원합니다.그러니 큰일을 시작하세요.

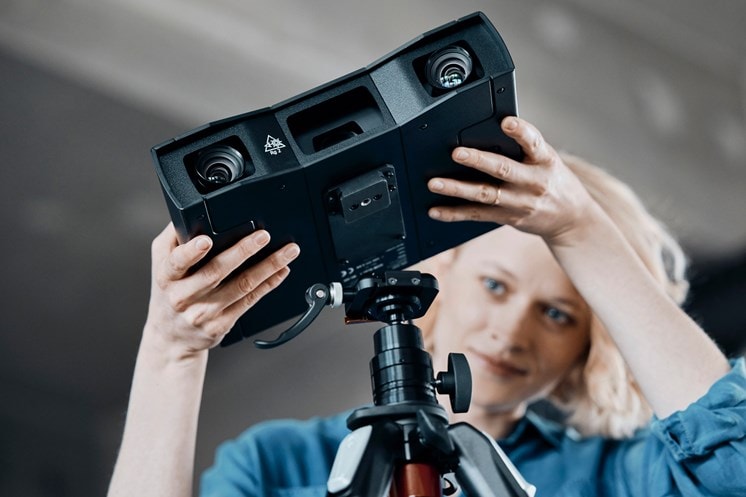

작고 모바일성이 뛰어나고 사용하기 매우 편리함
경량 솔루션을 사용하면 3D 데이터를 직관적으로 캡처할 수 있습니다.
조작이 용이한 GOM Scan 1은 좁은 공간에서도 중소형 부품의 심플하고 신속한 측정을 가능하게 하는 스페셜리스트입니다.
빠르고 정확한
GOM Inspect가 프리 인스톨 되어 있는 GOM Scan 1은, 메쉬를 한층 더 레벨 업 합니다. 고품질 데이터에 의존하고, 정확한 메시를 생성하며, 3D 데이터를 쉽고 빠르게 가져올 수 있습니다.
측정 부피 선택
애플리케이션마다 요건이 다릅니다. GOM Scan 1은 MV 100, MV 200, MV 400의 세 가지 버전으로 제공되며, 세 가지 센서 모두 중소형 물체에 대해 고정밀 측정이 가능합니다.
프린지 프로젝션으로 신속하게 구현
GOM Scan 1은 광학식 3D 프린지 프로젝션 스캐너입니다. 파란색 프린지 투영으로 컴포넌트의 전체 표면을 캡처하여 순식간에 상세한 해상도를 제공합니다.
실시간 문제에 대한 자체 모니터링 시스템
스테레오 카메라 원리로 인해 센서는 작동 중 변화하는 주변 조건을 인식하고 이러한 변화를 보상할 수 있습니다. 측정 데이터의 품질을 보장하기 위해 센서 소프트웨어는 센서 상태를 지속적으로 모니터링합니다.
모든 조명 조건에서의 정밀도 : GOM의 블루라이트 테크놀로지
새로운 GOM Scan 1의 투영 유닛은 Blue Light Technology를 기반으로 합니다. 센서는 협대역 파란색 빛과 함께 작동하므로 이미지 획득 중에 간섭하는 주변 빛을 필터링할 수 있습니다. 강력한 광원으로 인해 짧은 측정 시간을 달성할 수 있습니다.
지능형 메시 편집으로 인쇄 준비
GOM Inspect를 사용하면 폴리곤 메쉬를 매끄럽게, 얇게, 정교하게, 구멍을 메우거나 곡률 라인을 추출할 수 있어 많은 일반적인 형식으로 저장할 수 있는 매우 정확한 메쉬를 실현할 수 있습니다.가장 좋은 점은 스마트 폴리곤화입니다. 취급하기 쉬운 메쉬 사이즈를 유지하면서, 가장 디테일이 높은 메쉬를 만듭니다
적용 분야
ㆍ3D 프린팅
ㆍ역설계 및 제조
ㆍVR 또는 3D 모델
ㆍ조사 및 교육
ㆍ예술과 유산
ㆍ설계
ㆍ헬스케어
Designed for a Wide Range of Tasks
자동차, 소비재 및 항공우주 산업의 기업들은 ATOS 5를 성공적으로 사용하여 제품 출시 기간과
유지보수를 가속화하고 지속적인 생산 품질을 보장하여 비용을 최소화하고 있습니다.
이 센서는 판금, 공구 및 금형, 터빈 블레이드, 프로토타입은 물론 사출 성형 및 주조 부품의 품질을 보장합니다.
소프트웨어는 사용자에게 전체 워크플로우를 안내합니다.
GOM Scan 1 (100)
─────────────────────────
Points per scan
6 million
─────────────────────────
Point distance
0.037 mm
─────────────────────────
Measuring area [mm²]
100 x 65
─────────────────────────
Working distance [mm]
400
─────────────────────────
Light source
LED
─────────────────────────
Weight
approx. 2.5 kg
─────────────────────────
Dimensions
290 X 215 X 80 mm³
─────────────────────────
Cable length
5 m
─────────────────────────
Connection
USB 3
─────────────────────────
Operating system
Windows 10
─────────────────────────
Software
GOM Inspect
─────────────────────────
GOM Scan 1 (200)
─────────────────────────
Points per scan
6 million
─────────────────────────
Point distance
0.060 mm
─────────────────────────
Measuring area [mm²]
200 x 125
─────────────────────────
Working distance [mm]
450
─────────────────────────
Light source
LED
─────────────────────────
Weight
approx. 2.5 kg
─────────────────────────
Dimensions
290 X 215 X 80 mm³
─────────────────────────
Cable length
5 m
─────────────────────────
Connection
USB 3
─────────────────────────
Operating system
Windows 10
─────────────────────────
Software
GOM Inspect
─────────────────────────
GOM Scan 1 (400)
─────────────────────────
Points per scan
6 million
─────────────────────────
Point distance
0.129 mm
─────────────────────────
Measuring area [mm²]
400 x 250
─────────────────────────
Working distance [mm]
500
─────────────────────────
Light source
LED
─────────────────────────
Weight
approx. 2.5 kg
─────────────────────────
Dimensions
290 X 215 X 80 mm³
─────────────────────────
Cable length
5 m
─────────────────────────
Connection
USB 3
─────────────────────────
Operating system
Windows 10
─────────────────────────
Software
GOM Inspect
─────────────────────────
